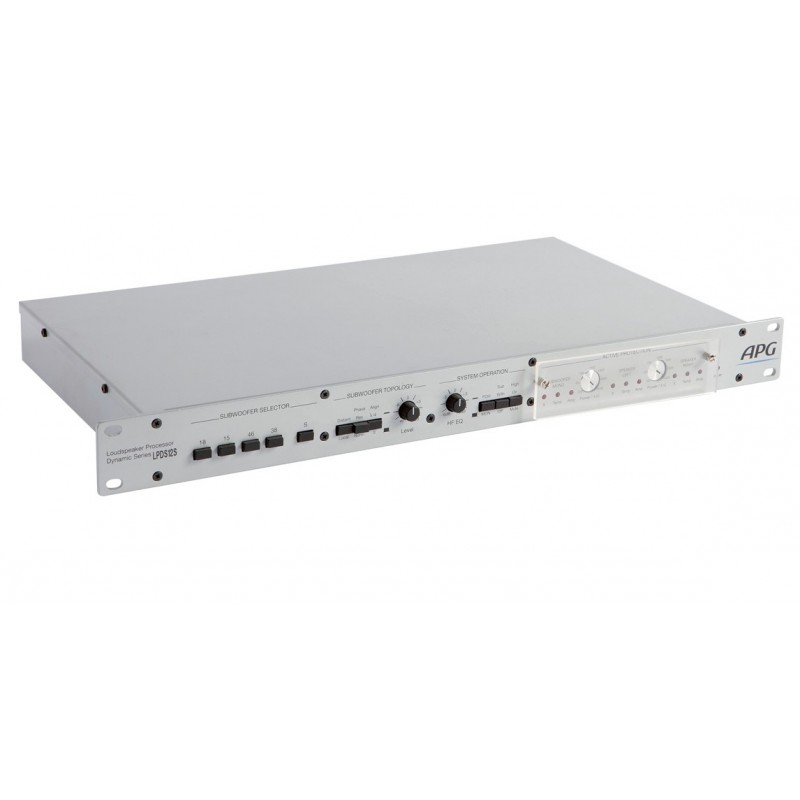

Processeur dynamique analogique "LPDX" pour enceintes APG

Les processeurs APG type “LP” sont destinés au traitement du signal spécifique des haut-parleurs. Ils intègrent l’ensemble des fonctions électroniques permettant l’optimisation de la réponse fréquentielle, la protection active des haut-parleurs et les fonctions principales de mise en phase des différentes topologies de systèmes.

Ces processeurs permettent de piloter un système 2 voies stéréo et 1 voie mono “sub”. Le signal destiné aux subwoofers est soit dérivé de la somme de signaux gauche et droit, soit issu d’une source extérieure. Une touche de “Mute” de la voie haute facilite la vérification du système.
Chacune des voies stéréo intègre : un filtre passe-haut résonnant, un filtre passe-bas, un filtre passe-haut Linkwitz Riley du 4ème ordre en mode avec “sub”, un système d’égalisation paramétrique 3 bandes, un filtre type shelving et trois cellules de protection. La voie “sub” intègre un filtre passe-haut résonnant, un passe-bas Linkwitz Riley du 4ième ordre (24 dB/octave) et trois cellules de protection active.

Les 9 protections actives agissent en parallèle et en temps réel par simulation des paramètres limitatifs des haut-parleurs : température des bobines, déplacement des membranes et saturation des amplificateurs. Chaque processeur est spécifique à un modèle d’enceinte ou système. Le choix du type de subwoofers est ouvert grâce au clavier de sélection.

Spécificités

• Double égalisation proximité et champ lointain
• Protections actives par simulation analogique
• Clavier de sélection du type de subwoofer
• Alignement et mise en phase du système
