Fiche technique
| Architecture acoustique | Capteur de pression capacitif |
| Fréquence de réponse en champ libre | 3.5 Hz - 20 kHz (+/-2dB) |
| Sensibilité | 50 mV/Pa |
| Pression SPL pour THD de 3% à 1 kHz | 146 dB |
| Bruit de fond intrinsèque avec pré-amplificateur MV 204 | 15 dBA |
| Tension de polarisation | Backelectret |
| Capacité de la capsule polarisée à 1 kHz | 17 pF |
| Température de fonctionnement | -50 ... +100 °C |
| Coefficient de température ambiante | 0,01 dB/K |
| Coefficient de pression ambiante | -1x10 dB/Pa |
| Diamètre avec/sans grille de protection | 13,2 ± 0,02 mm/12,7 ± 0,02 mm |
| Hauteur | 16,4 mm |
| Poids | 9 g |
| Filetage du préamplificateur | 11,7 mm 60 UNS |
| Filetage de la grille de protection du préamplificateur | 12,7 mm 60 UNS |
En savoir plus

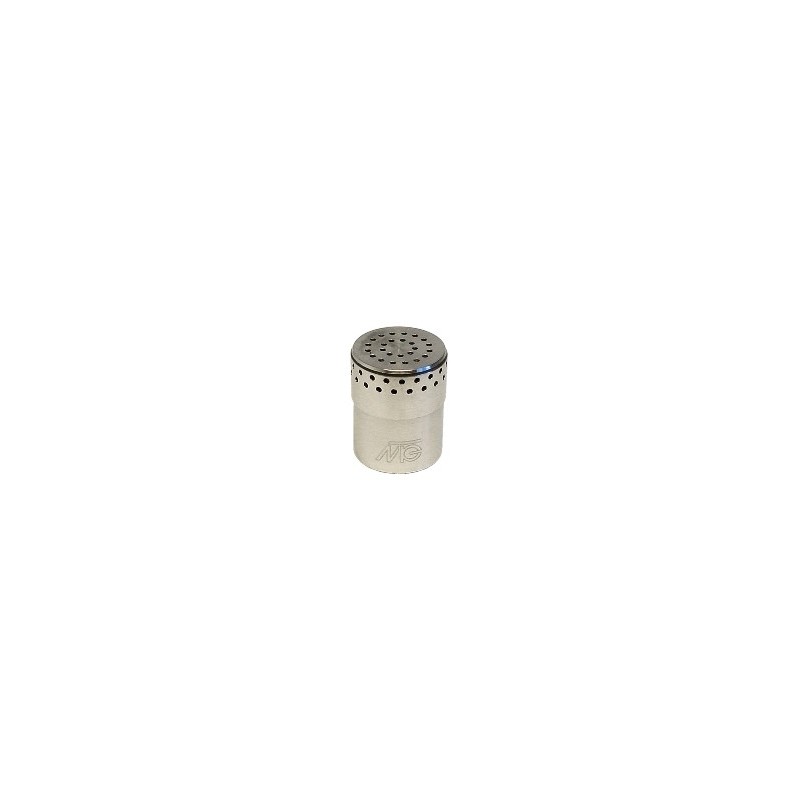

La capsule microphonique 1/2" MK250 est destinée aux laboratoires, unités de Recherche et Développement ou Bureaux d'Etude, souhaitant réaliser des mesures acoustiques de précision. les domaines d'applications sont multiples: automobile, aéronautique, bâtiment, environnement...
- Plage fréquentielle: 3.5 kHz à 20 kHz, Champ libre
- Niveaux de pression jusqu'à 146 dB
La capsule microphonique est équipée d'un back electret (matériau polarisé de manière permanent) qui fourni la tension de polarisation. Elle est conçue et réalisée pour procurer sur le long terme, une très grande stabilité des caractéristiques électro-acoustiques. Tous les composants essentiels sont en nickel. La membrane est réalisée par un procédé électro-chimique qui lui confère une grande robustesse. La stabilité des caractéristiques est encore améliorée par un vieillissement artificiel en étuve de la capsule.
L'électrode arrière, qui porte le back electret, est isolée du cylindre externe par une plaque de verre-quartz. Le diaphragme est protégé des dommages mécaniques par une grille de protection, dans laquelle une grille de calibration isolée est intégrée. Cette dernière permet de mesurer la réponse fréquentielle de la capsule en appliquant un champ électrostatique bien défini (400 V/DC +30 V/AC); ceci sans avoir à démonter la grille de protection ni à placer des intercalaires spéciaux.
L'équilibre de la pression ambiante statique, entre l'intérieur et l'extérieur du MK250, se fait par des tubes capillaires débouchant dans le préamplificateur via l'arrière de la capsule. Cette configuration permet l'utilisation du dessicateur TA202. Vissé entre la capsule et le préamplificateur, Le TA202 augmente fiabilité et la durée de vie du matériel dans des atmosphères très humides.
Le choix du filetage standard 60 UNS, assure une compatibilité de la capsule avec de nombreux appareils de calibration ou de mesure, disponible chez d'autres fabricants. L'association de la capsule MK250 avec le préamplificateur MV204 ou MV210 constitue une voie de mesure microphonique de type 1, en conformité avec la norme DIN EN 60 651.
